Classification Property Copier Pro on Archicad lisaprogramm ÜBN 3.1 (Ühtsed BIM nõuded) klassifikatsioonide ja omaduste kopeerimiseks. BIM koordinaatoritele ja projekteerijatele, kes soovivad reaalajas ülevaadet mudeli ÜBN-vastavusest — ilma väliste tööriistadeta.
Töötab Archicad's avaneva paneelina. Toetab macOS-i ja Windowsi.
Küsi litsentsi →

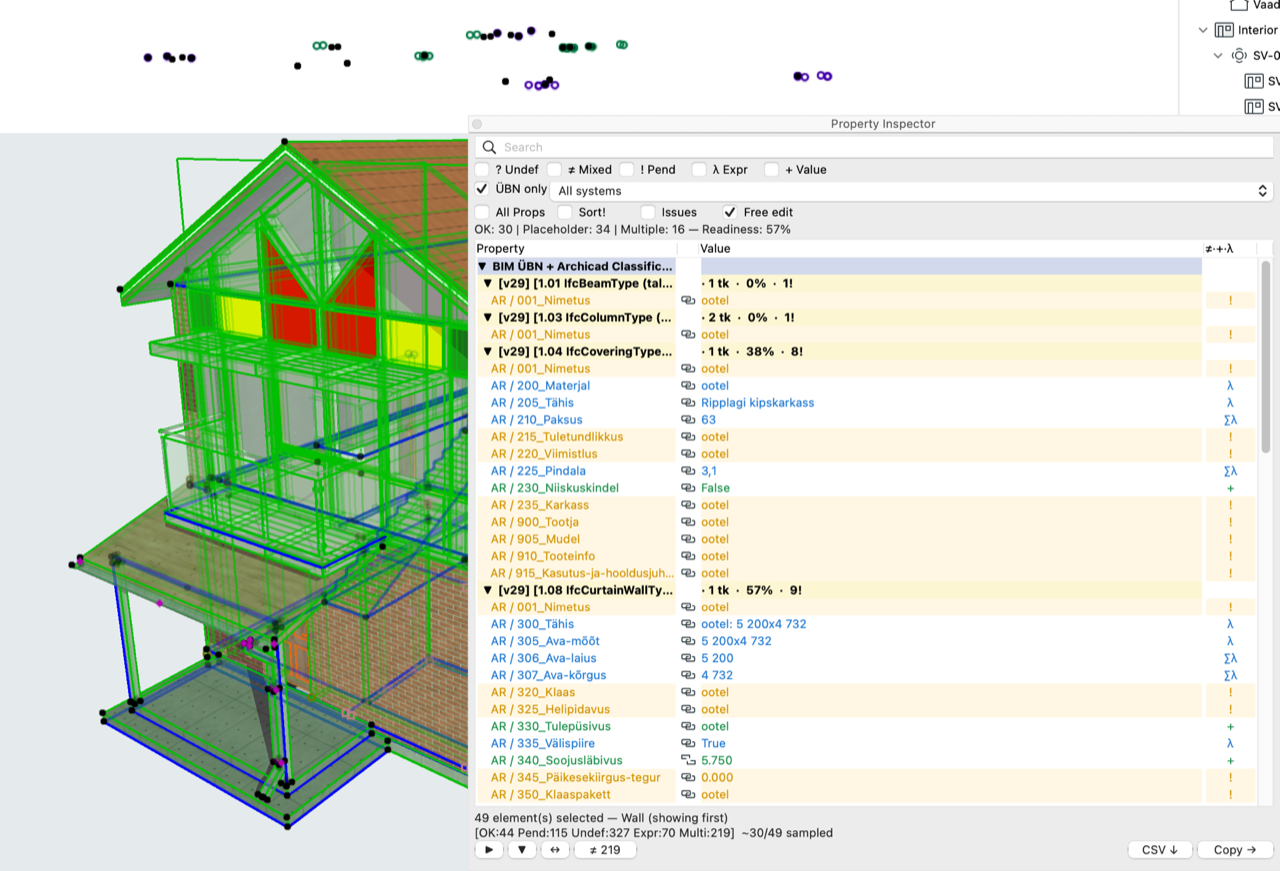

Paneel kuvab reaalajas kõigi elementide omaduste väärtused, grupeerituna klassifikatsioonikirje järgi. Valmidusprotsent iga grupi kohta näitab, kui suur osa omadustest on täidetud.
Paneel uuendub automaatselt mudeli muutmisel.
Valige rippmenüüst suvaline projektis olev süsteem.
Klõpsake väärtusele ja muutke seda otse paneelis.
Klõpsake statistika lahtrile — näete kõiki puuduvaid omadusi tähtsuse järgi järjestatuna.
Optimeeritud jõudlus suurte mudelite jaoks (8287 ms → 1571 ms).
F8 liigub järgmise probleemse reani, Shift+F8 eelmise juurde tagasi.
Filtreeri omadused nime järgi reaalajas — kiire ligipääs suurtes omaduseloendites.
Seitse seisundi filtrit: Undef, Mixed, Pend, Expr, Value, Issues — kuva ainult vajalikud read, peida 100% valmis grupid.
Klõpsa ? ikoonil defineerimata enum-real — vali lubatud väärtus — täidab ainult need elemendid, millel omadus on määramata.

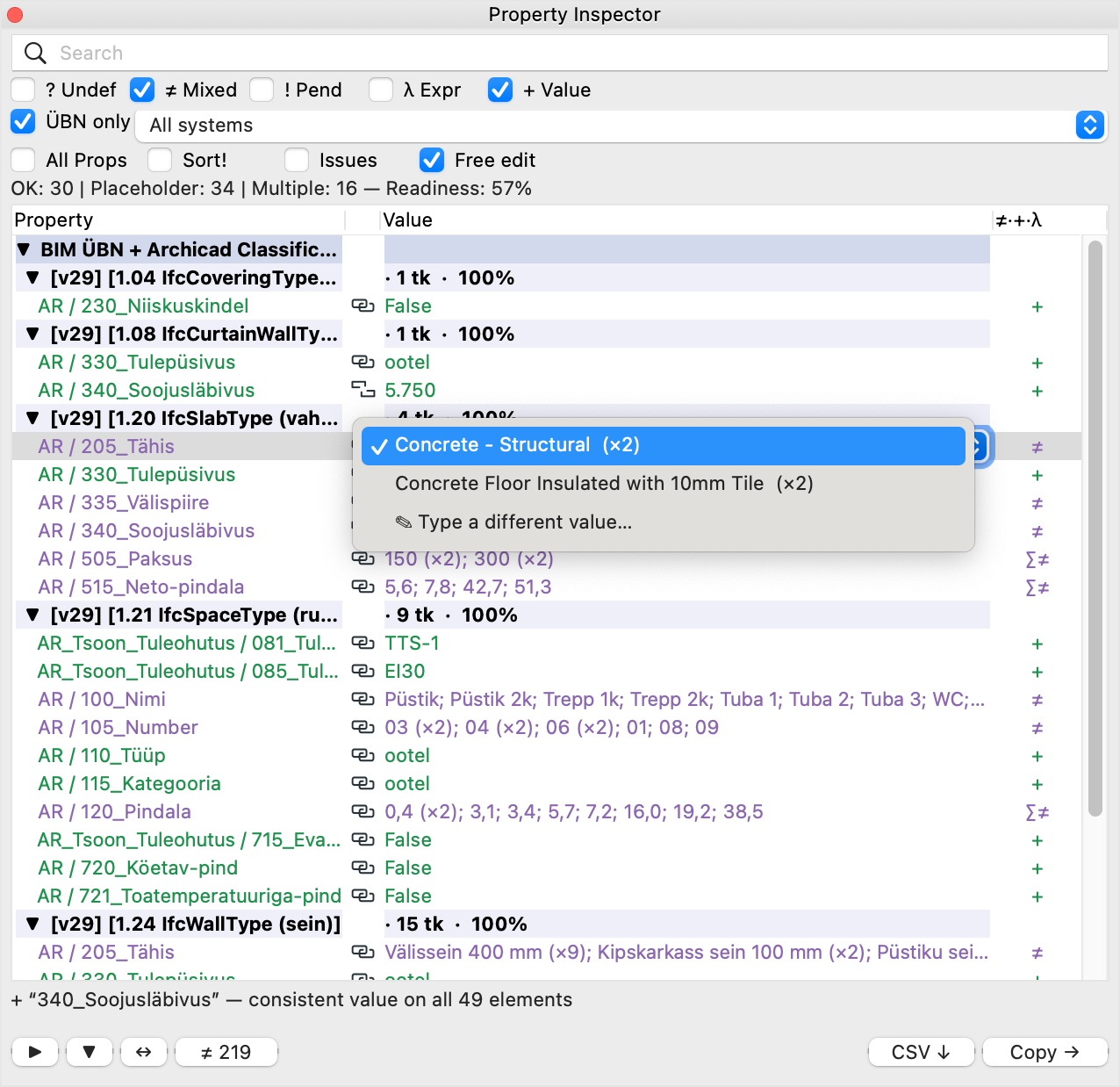

Tuvastab omadused, kus erinevatel elementidel on erinevad väärtused sama klassifikatsioonikirje raames — levinud andmesisestuse vigade märk. Kõrvalekalded korrigeeritakse ühe klõpsuga.
Näidatakse ridadel, kus leidub mitu erinevat väärtust.
Kirjutab enamusväärtuse kõigile vähemuselementidele — ainult üks toiming.
Valib kõik vastuolulised elemendid kogu mudelis ühe klõpsuga.

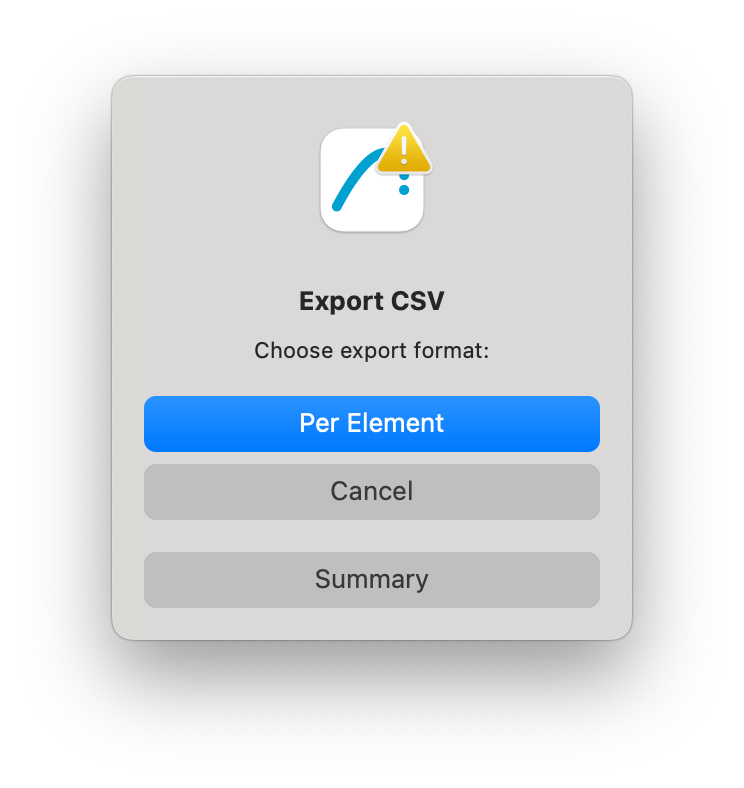

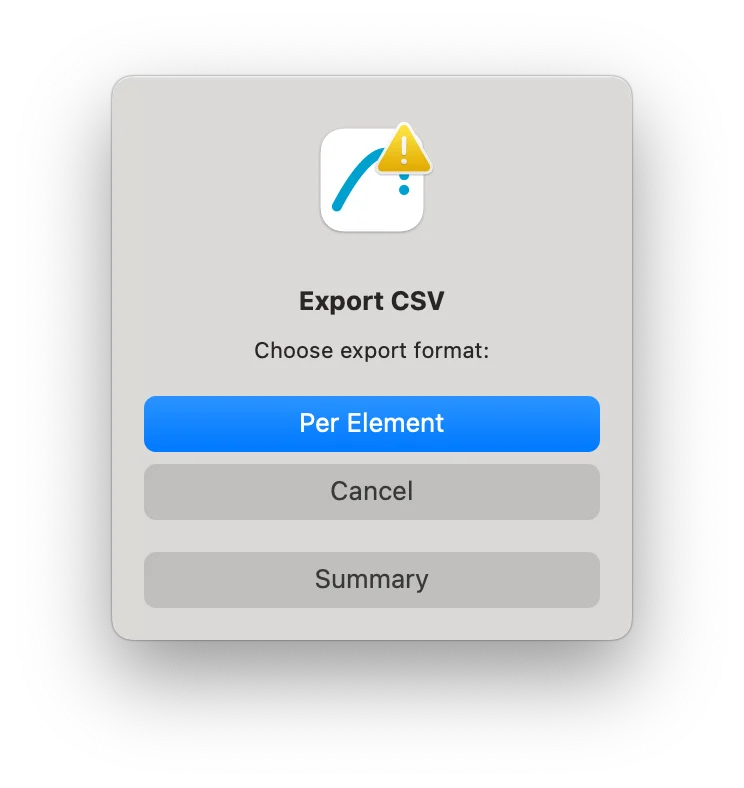

Eksportige omaduste andmeid CSV-faili Exceli, BCF-tööriistade või üleandmisdokumentatsiooni jaoks. Valige Summary (üks rida omaduse kohta) või Per Element (üks rida elemendi kohta, sisaldab GUID-i). ÜBN-ainult filter saadaval. Fail salvestatakse automaatselt töölaua kausta.
Üks rida omaduse kohta: System, Class ID, Class Name, Property Group, Property Name, Value, State.
Üks rida elemendi omaduse kohta: ElementGUID, ElementType, System, ClassID, ClassName, PropertyGroup, PropertyName, Value, Status.
Piirab ekspordi ÜBN klassifitseerimissüsteemidega.

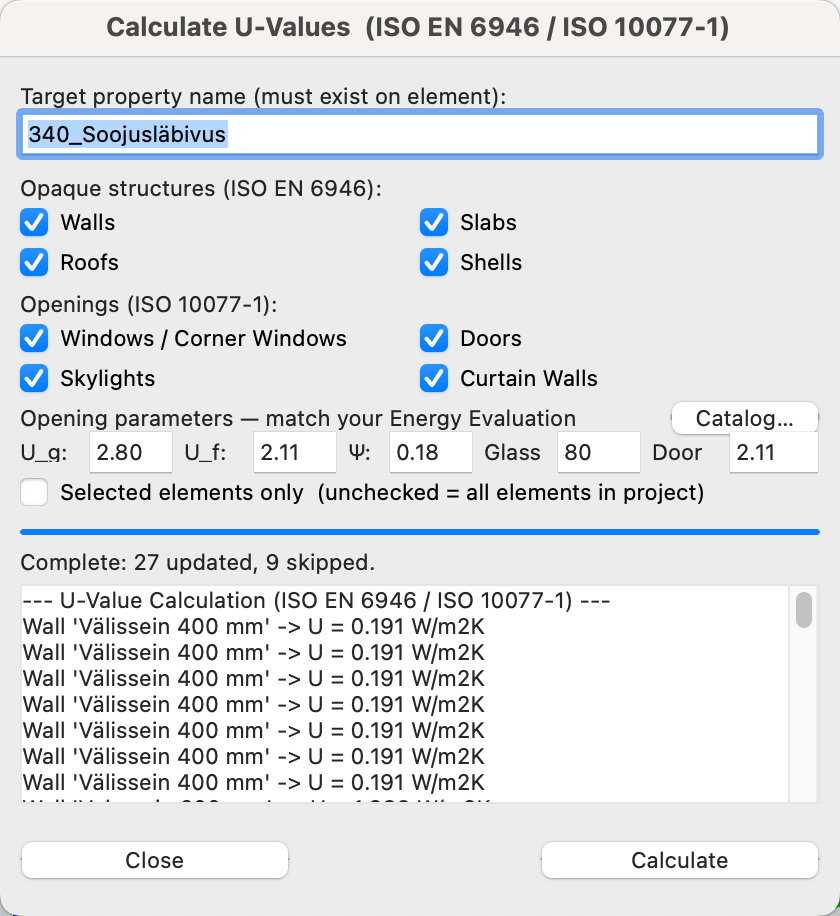

Arvutab soojusläbivuse (U-väärtuse) vastavalt standardile ISO EN 6946:2017 — otse Archicad'i ehitusmaterjali andmetest. Toetab seina, lae, katuse ja koorik elemente (Basic, Composite, Profile) ning avatäiteid — aknad, uksed, katuseaknad ja rippfassaadid.
Rahvusvaheline standard pinnatakistuste jaoks (Rsi, Rse).
Basic, Composite ja Profile — kõik on toetatud.
Sein, lagi, katus, koorik — Basic, Composite ja Profile struktuurid.
Aken, uks, katuseaken ja rippfassaad. Kataloogväärtused (Ug, Uf, klaasipindala) seatakse "Set Opening Parameters" dialoogis. Archicad'i standardsete avatäidete puhul loetakse U-väärtus otse GDL-parameetrist.

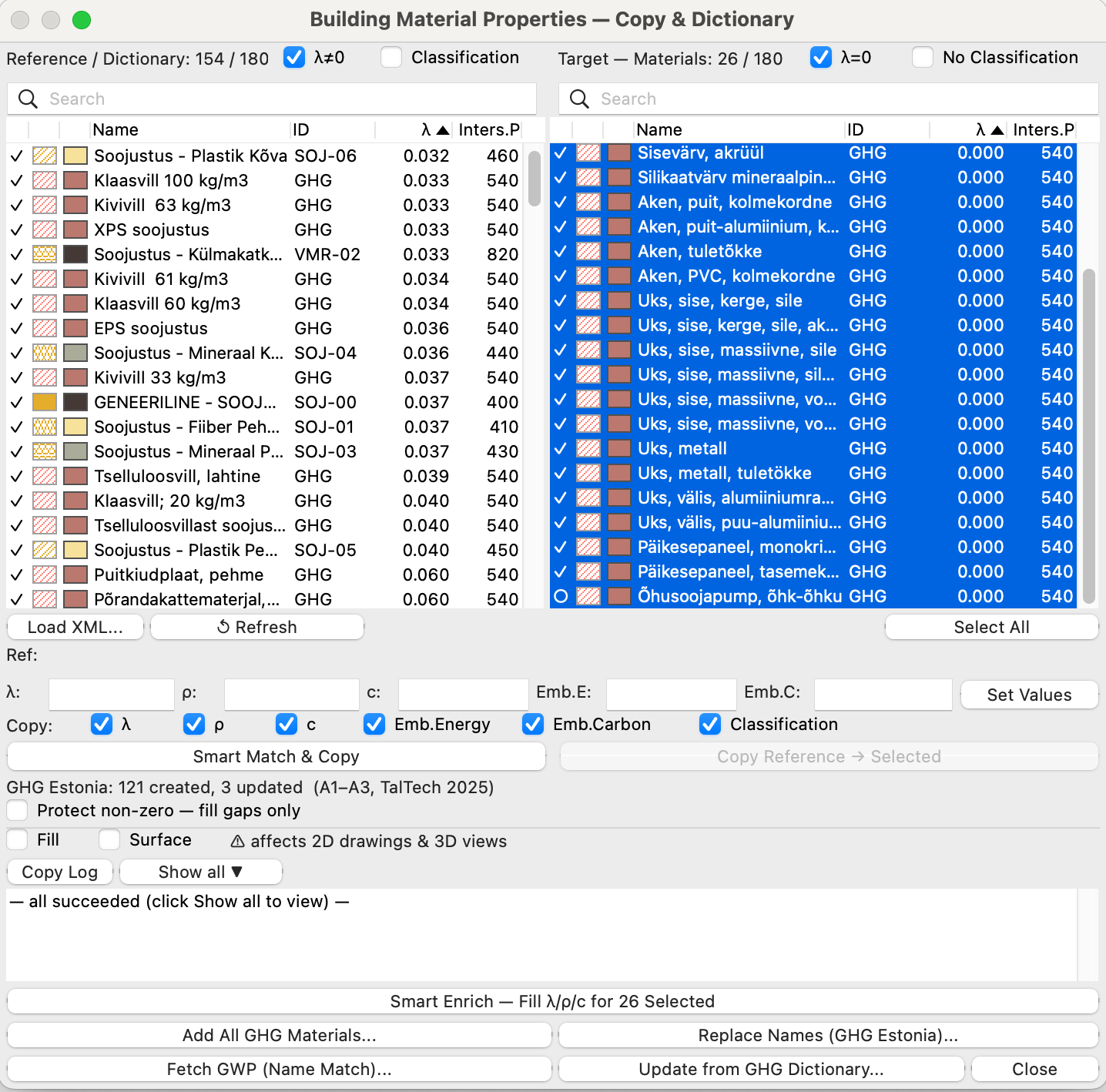

Ümberkujundatud sorteeritav dialoog ehitusmaterjali füüsikaliste ja keskkonnaalaste omaduste kopeerimiseks. Ühendub GHG Eesti andmebaasiga (data.ghg.ee) — lisab kõik andmebaasis olevad materjalid ühe klõpsuga koos täieliku λ/ρ/c/EmbE/EmbC ja LCA andmetega (ODP, POCP, AP, EP, ADP).
Fill (F) ja Surface (S) eelvaate ikoonid, λ järgi sorteeritud, muudetava suurusega dialoog.
λ ISO 10456:2007-st · ρ ja EmbC GHG Eestist · c ISO 10456:2007-st · EmbE + ODP/POCP/AP/EP/ADP ÜBN ühilduvast materjalist.
ODP, POCP, AP, EP, ADP kopeeritakse projekti ÜBN materjalist — kategooria põhine sobitus.
Uuendab olemasolevate projekti materjalide λ/ρ/c/EmbC GHG Eesti sõnaraamatu põhjal.
Nimesarnasuse algoritm sobitab sihtmaterjale automaatselt.
Kuvab ainult materjale, millel puudub soojusjuhtivuse väärtus.
Kopeerib omaduste väärtused ühest klassifikatsioonisüsteemist teise — kõigile projektis olevatele elementidele või valitud elemendi tüüpidele. Toetab kahepoolset kopeerimist, eelvaaterežiimi ning Archicad'i klassifikatsiooni ja ÜBN süsteemi vahelist automaatset nimekaardi teisendust. Property Inspectori paneelis avab nupp Copy → selle dialoogi praeguse süsteemiga eeltäidetult.
Vali allikas- ja sihtsüsteem rippmenüüst. Töötab kõigi Archicad 29 projektis olevate klassifikatsioonisüsteemidega.
Kopeerib mõlemas suunas korraga (allikas→siht ja siht→allikas) ühe käsuga.
Vali milliseid elemendi tüüpe töödelda: sein, lagi, katus, aken, uks, rippfassaad jne.
Eelvaaterežiim — näed kopeerimistulemust enne tegelikku kirjutamist.
Jätab vahele omadused, millel on väärtus juba olemas.
Archicad Classification → ÜBN automaatne teisendus 26 põhikategooria jaoks.
Määrab avatäidete soojusparameetrid elemendipõhiselt — iga aken, uks, katuseaken ja rippfassaad saab oma klaasimis- ja raamikataloogi väärtused. U-Value Calculator kasutab neid parameetreid automaatselt U-arvu arvutamisel.
Iga avatäide saab oma Ug (klaas), Uf (raam), klaasipindala % ja ukse U-väärtuse.
Sisseehitatud kataloog: 8 klaasimisrühma (56 kirjet) ja 5 raami/ukse rühma (25 kirjet).
Seatud parameetrid lähevad automaatselt U-arvu arvutusse — ei pea dialoogis käsitsi sisestama.
Aken, uks, katuseaken ja rippfassaad — kõik tüübid on toetatud.
macOS 11.0+ või Windows 10/11 (64-bit)
macOS: kopeerige ClassificationPropertyCopierPro.bundle kausta
/Applications/GRAPHISOFT/Archicad 29/Add-Ons/
Windows: kopeerige ClassificationPropertyCopierPro.apx kausta
C:\Program Files\GRAPHISOFT\Archicad 29\Add-Ons\
Taaskäivitage Archicad. Kontrollige, et menüüribal ilmuks ÜBN menüü.
