ARCHICAD 21 – BIM järgmisele tasemele
Innovatsioon on olnud algusest peale võtmetähtsusega ARCHICAD'i arendamisel. ARCHICAD 21 tutvustab oodatud Stair Tool töövahendit, mis kasutab GRAPHISOFT'i poolt patenteeritavat Predictive Design™ tehnoloogiat. ARCHICAD 21 pakub arvukalt teisi tähtsaid funktsionaalseid täiendusi visualiseerimise, OPEN BIM, jõudluse ja produktiivsuse kategooriates, mis teeb sellest versioonist ühe tugevaima GRAPHISOFT'i ajaloos.
1:26:23 -
"Mõned teemad veel"

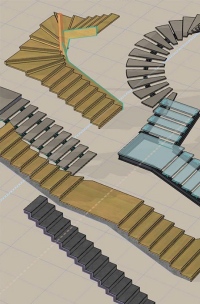

Trepi töövahend
Treppide projekteerimine on arhitektuuri üks keerulisemaid ülesandeid. ARCHICAD 21 uus Trepi töövahend võimaldab iga spetsiifilise hoone kontekstis valida kõige optimaalsemate trepi kavandite vahel.
ARCHICAD'i Predictive Design Tehnoloogia™ võimaldab mitmeid projekti lahendusi lennult ja kindlustab, et trepp vastab standarditele.
Trepid koosnevad mitmetest alamelementidest nagu astmetest, tõusudest, taladest, kaldtaladest, monoliitsetest või konsoolidega konstruktsioonidest. Igat ühte neist on võimalik individuaalselt kavandada ja seadistada parameetriliste omadustega.

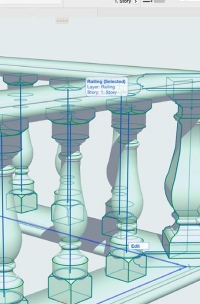

Piirde töövahend
Luua saab keerulisi ent konfigureeritavaid treppide, põrandate, seinte, katustega või maapinnaga ühendatud käsipuu/piirete süsteeme.
Looge unikaalseid, projekti spetsiifilisi, parameetrilisi piirete tüüpe ja määrake neid erinevatele hoone elementidele ühe klikiga.
Kasutage Railing Pattern Editor dialoogi käsipuu tüüpide kohandamiseks samal ajal kui ARCHICAD hoolitseb selle eest, et kõik piirded uuendatakse õigesti üle kogu piirete süsteemi.

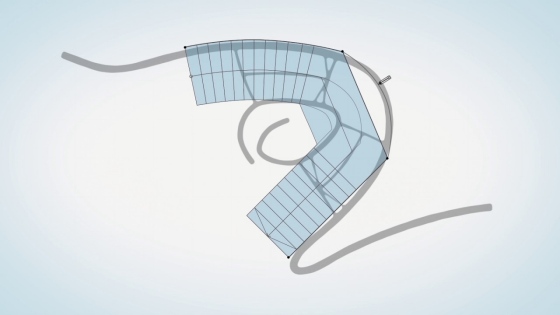

ARCHICAD 21 - Trepi töövahend
Treppide projekteerimine on arhitektuuri üks keerulisemaid ülesandeid.
ARCHICAD 21 uus Trepi töövahend võimaldab iga spetsiifilise hoone
kontekstis valida kõige optimaalsemate trepi kavandite vahel.
ARCHICAD 21 - Piirde töövahend
Uus piirde töövahend annab teile täieliku vabaduse luua kohandatavaid piirete süsteeme, mis võivad olla assotsiatiivsed treppidega, põrandatega, katustega või maapindadega. Looge unikaalseid piirete mustreid, seejärel kasutage neid erinevatel hoone elementidel ühe klikiga. Kasutage piirde mustri töötlejat, et kohandada mustreid: ARCHICAD kindlustab, et kõik muutused on uuendatud üle kogu piirde süsteemi.
See pole mitte ainult piirde disainimine: kasutage piirde töövahendit, et paigaldada iga korratavat elementide seeriat asendiplaanil (puude rivid, lambipostide rivid või aiad) või nagu piirded erinevatele elementidele (teed, katuse räästa või servalaudade detailid).
Treppide klassikud taasmudelleeritud ARCHICAD's
Louis Kahn - Yale'i ülikooli galerii trepp
Yale'i ülikooli galerii trepp on üks Louis Kahn-i kuulsamaid konstruktsioone. Selle disainiga oli ta võimeline uurima ideid, mis olid tal moodsa arhitektuuri kujundamisel, mis puudusid vanade hoonete monumentaalses ja vaimses kvaliteedis. Ta oli edukas nendes lootustes arhitektuuri ümberdefineerimisel, kuna see hoone märgib olulist pöördepunkti Ameerika muuseumide arhitektuuri ajaloos. See tsentris paiknev trepp peegeldab väliskuju kolmnurkseid mustreid ja jooni ning toimib ka galerii ruumi keskel asuva skulptuurina.
Oscar Niemeyer - Itamarati palee
Itamarati palee on tuntud kui ka kaarte palee, milles on Brasiilia Välissuhete ministeeriumi peakontor. Ta paikneb pealinnas Brasilia. Hoone kujundas arhitekt Oscar Niemeyer 1962. aastal. Esimesel korrusel paiknev tohutu 220-ruutmeetrise suurusega põhisaal on postide vaba ja sisaldab ikoonilist 2,3-meetri laiust ilma käsipuuta spiraaltreppi.
Bauhaus trepid Budapestis
Selles seerias vaatleme mõningaid ilusaid ja unikaalseid treppe ARCHICAD-i kodulinnas Budapest-s. 1930 ja 1950 aastate vahel, Bauhaus suunaline arhitektuur oli suunaandvaks üle kogu maailma ja selles ei jäänud puutumata ka Budapest. Noor Budapest-s elav fotograaf otsis üles need mõningad peidus olevad kalliskivid ja tegi neist seeria fotosid, mis muutusid populaarseks arhitektuuri ja disaini kodulehtedel. Koostöös Balint Alovits-ga, me valmistasime ette mini-seeriaid klassikutest taasmudelleerituna ARCHICAD-s, mis näitavad neid ilusiad treppe.
Suur Hiina müür
Rääkides klassikast, siis nüüd läheme ajas tagasi 13. sajandisse. Suur Hiina müür on peaaegu 4000 milli kive ja telliseid, millel on hüpnotiseeriv vaade isegi tänapäeva modernsetele silmadele. Me mõtlesime anda uue PIIRDE töövahendiga ARCHICAD 21-s pöördeid juurde, et aidata mudelleerida mõningaid seina detaile. 4000 miili ei olnud peamine eesmärk, aga arvestades kui kiiresti see valmib, siis pole ka see võimatu!
Robson Square, Vancouver, Kanada
Robson Square - Vancouver, Briti Kolumbia-s on projekteeritud Arthur C. Erickson poolt 1980 aastal. Suurejoonelised trepid ühendavad erinevaid tasandeid ja on sellel platsil unikaalselt ühendatud kaldteedega, mis andsid meile suure väljakutse neid taasmudelleerida!

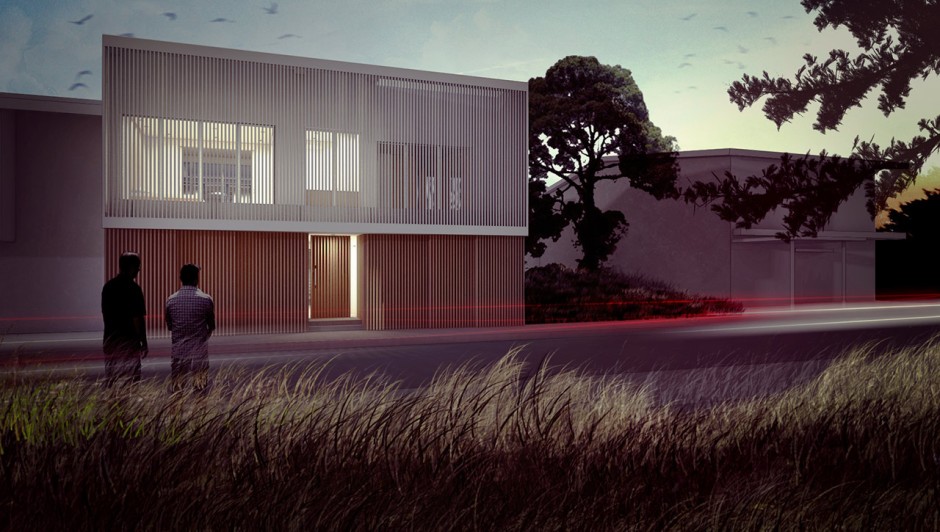

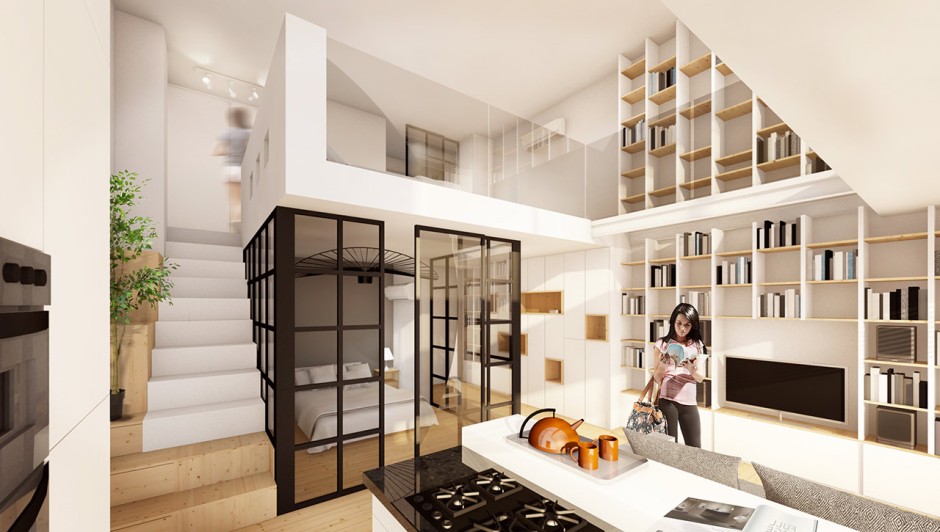

Visualiseerimine
ARCHICAD 21'ga integreeritud CineRender - baseerub MAXON'i Cinema 4D v18 renderdamise mootoril - pakub arhitektidele kõrget kvaliteeti, fotorealistlikku visualiseerimist BIM kontekstis.
CineRender tutvustab veelgi realistlikumaks kuid samas kiireks visualiseerimiseks kahte uut meetodit: Light Mapping ja Secondary GI.
Peegeldamise kanali täiendused võimaldavad kasutada piiramatul arvul kihte uute peegelduste tüüpidega. Kasutades ühtseid pindasid (uniform Surfaces) võivad arhitektid visualiseerida oma projekte kasutades ühte valitud värvi.
Uus variatsioonidega varjutaja (Variation shader) saab kasutada vahetamaks pinnavärve ja varjutajaid juhuslikult mitme elemendi piires. Uus Parallax varjutaja (Parallax shader) effekt pinnareljeefsus (Bump channel) töötab nagu nihutamine (Displacement) aga võtab visualiseerimisel vähem aega.
ARCHICAD 21 - Visualiseerimine
ARCHICAD 21 integreeritud CineRender — baseerub MAXON-i Cinema 4D v18
rendermootoril — pakub arhitektidele kõrgekvaliteedilist, foto-realistlikku visualiseerimist BIM kontekstis. Värskeim versioon tutvustab Light
Mapping ja Secondary GI meetodeid veelgi realistlikumaks ja samas kiiremaks visualiseerimiseks.
Elementide klassifikatsioon
ARCHICAD projekti mudelit võib kirjeldada kui keskset BIM andmebaasi, mis arhiveerib kogu projekti andmeid ja teeb need kättesaadavaks kõigile projekti osapooltele.
ARCHICAD 21 tutvustab paindlikku viisi elementide ja ruumide klassifikatseerimiseks. See toetab paremini rahvuslikke või firma siseseid standardeid ning seninägematut koostöövõimet projekti osapoolte vahel.
Konstruktsiooni elementide või tsoonide klassifikatsioone võib hallata tsentraalselt ühe projekti piires kasutades uut Classification Manager funktsiooni.
Elementide klassifikatsioone saab defineerida; nende vastavaid omadusi saab määrata ja projektide vahel üle kanda XML failiformaadi abil.

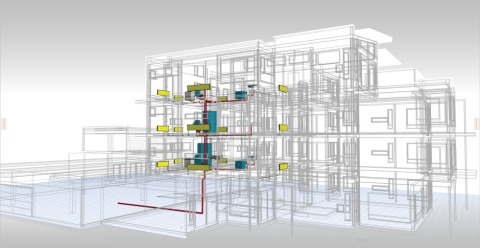

IFC kiirsidemed
Eriosade nagu konstruktsioonide ja tehnosüsteemide projekteerijad - poolt loodud välised IFC mudelid võib lisada ARCHICAD 21 projektidele kiirsidemete abil kui lukustatud referentsmudel.
IFC kiirsidemeid võib projektile lisada nii mitu korda kui see on vajalik. Suurte projektide korral võib kasutada Model Filter valikut, et piirata kuvatavat referents IFC mudelit.
IFC mooduleid saab lihtsalt uuendada kindlustamaks ladusamat koostööd inseneridega. Vastuolude kontroll töötab ka kiirsidemetega IFC moodulites olevate elementidega.
ARCHICAD 21 - OPEN BIM
ARCHICAD 21 tutvustab elementide klassifitseerimise süsteemi, mis võimaldab paindlikult klassifitseerida elemente totades erinevate maade kohalikke standardeid või firmade siseseid klassifitseerimise süsteeme. Klassifikatsioone saab projektide vahel üle kanda XML failide abil.
IFC Model Referencing
Place abil saab IFC faile paigaldada kui kiirsidemeid (hotlinks) ARCHICAD-i projektides kaitstud refereeritava sisuna. Mudeli filtreerimine kitsendab paigaldatava IFC referentsi sisu kategooriatena. Paigaldatud IFC mudeli sisu saab uuendada lihtsalt lingitud algfaili baasil.
Vastuolude leidmine (Collision Detection) aitab arhitektidel täita nende rolli kui juhtiv mudeli koordinaator ja vastuolude kontrollimine on muutunud standardseks ARCHICAD 21 omaduste osaks.

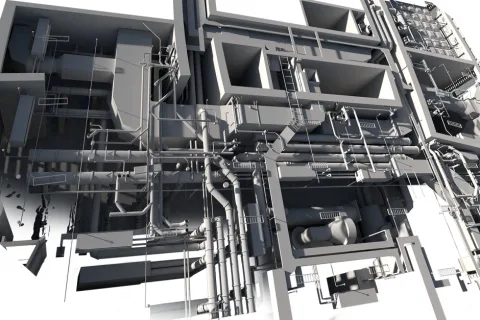

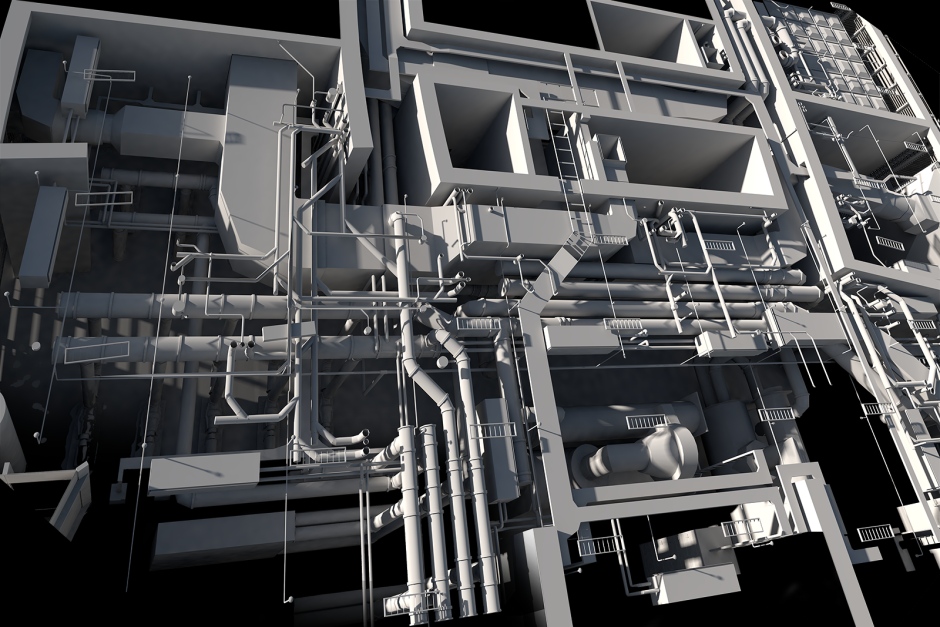

Vastuolude kontroll
Seoses BIM'i muutumisega üldlevinud töövooks saavad arhitektid üha enam eriosade projekteerijatelt informatsiooni BIM formaadis.
Vastuolude kontroll aitab arhitektidel täita projekti juhtkoordineerija rolli. Vastuolude kontroll võimaldab võrrelda kahte gruppi elemente läbi kasutaja poolt defineeritud kriteeriumite kogumite. Kriteeriumite kogum võib sisaldada elemendi tüüpe, klassifikatsiooni väärtusi, omaduste väärtusi ja atribuute, nagu kihtide nimed või ehitusmaterjalid.
Kasutades ARCHICAD Mark-Up paletti võib leitud vastuolud esile tõsta, identifitseerida ja muuta kus vaja.
ARCHICAD 21 - Vastuolude kontroll
Selleks, et aidata nende rolli kui juhtiv mudeli koordinaator võimaldab vastuolude kontroll võrrelda kahte gruppi elemente, mis on defineeritud kasutaja kriteeriumide alusel. Need kriteeriumite kooslused võivad sisaldada elemendi tüüpe, klassifitseerimise väärtusi ja atribuute, nagu kihi nimed või ehitusmaterjalid. Kasutades ARCHICAD-i Mark-Up paletti avastatud vastuolud erinevate elementide vahel tähistatakse erinevalt, on identifitseeritavad ja töödeldavad vastavalt vajadusele.
UUS! Bluebeam ühendus
See video demonstreerib PDF-põhist koostööd ARCHICAD ja Bluebeam Revu vahel. See omadus on saadaval ARCHICAD 21 uuendusega, mis tagab tervikliku seose tarkvarade vahel.
Touch Bar tugi arvutitele Apple MacBook Pro
Touch Bar on klaviatuuri sisse ehitatud puutetundlik klaasist riba peamistele töövahenditele kiireks ligipääsuks. Kasutades MacBook Pro Touch Bar'i omavad arhitektid lihtsat ja kiiret juurdepääsu ARCHICAD'i kõige olulistematele käskudele.
Võlukepikese graafilise tagasiside täiustused
ARCHICAD'i võlukepikese töövahend väljastab nüüd kasutajale väärtuslikku graafilist tagasisidet operatsiooni täpse lõpptulemuse kohta.
Paljundamise (Multiply) dialoogi taiustused
Paljundamise dialoogis saab nüüd kõiki elemente mööda joont jaotada ja joondada.
Kriipsjoonte käsitlemise täiustused
Hulktahuliste elementide kriipsjoontega kuvamist käsitleb nüüd uus algoritm, nii et nende kuju on loomulikum ja väheneb puuduvate nurkade võimalus.
Teksti stiili täiustused
Uniform Rich Text formaat on kasutatav kõikide tekstiga seotud töövahendite puhul: tekstid, sildid, mõõtketid, interaktiivsed andmetabelid.
Seina tsentri joone mõõtude täiustused
Mõõtkette võib paigutada mitmekihiliste konstruktsioonide erinevatele kihtidele, mille hulgas on juhtjoone, kandva konstruktsiooni ja kõik kihid režiim.
Autoteksti sildi (autotext label) täiustused
Autotekstil on nüüd ligipääs elemendi spetsiifilistele parameetritele ja omadustele ning võimaldab kasutajal luua kohandatud silte.
Parameetrite ülekanne joonte vahel
Valikuline parameetrite ülekanne võimaldab muuta teatud elementide parameetreid valikuliselt. Valitud parameetrite kogumeid võib nüüd salvestada ja rakendada Favorites Parameter Inject funktsionaalsuse abil.
ARCHICAD 21 - Produktiivsuse täiustused
Lisaks oma peamistele omadustele jagab ARCHICAD 21 mitmeid teisi jõudluse ja funktsionaalsuse täiustusi.
