Rhino - Grasshopper - ARCHICAD ühendus

Genereerige ja manipuleerige ARCHICAD BIM elemente otse Grasshopper keskkonnas

Moodulite paar, mis töötavad koos, et ühendada Rhino/Grasshopper dünaamiliselt ARCHICADiga. See ühendus võimaldab unikaalset disaini tööprotsessi, kus iga programmi tugevused täiendavad teineteist olenemata tegelikust disaini protsessi staadiumist.

See töövahend konverteerib suvalise Rhino/Grasshopper geomeetrilise disaini otse BIM konstruktsiooni elementideks kasutades selleks programmi Grasshopper kasutajaliidest samas säilitades algoritmidel põhineva disaini kontrolli.
See töövahend opereerib läbi püsiühenduse, kus programmi Grasshopper algoritmidel põhinevaid visuaalseid töötlemise omadusi võib otseselt rakendada eelnevalt defineeritud ARCHICAD konstruktsiooni elementdele, 2D-3D geomeetrilistele elementidele ja nende parameetritele.

Tänu dünaamilistele linkidele võib iga elementi (baas geomeetrilisi kujundeid või täis BIM komponente), mis pärinevad ükskõik millisest kolmest töökeskkonnast (RH, GH, AC) säilitada või viidata algoritmidel põhinevates disaini skriptides.

Grasshopper - ARCHICAD LIVE ühendus V2.0

Värskeim GRAPHISOFT-i Grasshopper-ARCHICAD live connection uuendus, avab uued tasemed intelligentseks töövooks erinevate disainimise keskkondade vahel: algoritmiline disain ja BIM.

"Deconstruct" funktsiooni abil saavad arhitektid kasutada oma BIM mudeleid kui oma disaini selgroogu ja samal ajal lisada algoritmilise disaini loogikat kasutades Grasshopper-t. See võimaldab projekteerijatel säilitada algset disaini loogikat BIM-s (nagu näiteks hoone algne geomeetria) ja laiendada seda intelligentsete disaini detailidega, mis järgivad baasdisaini muudatusi.

Allpool videos demonstreeritakse lihtsat näidet, kus linnakeskkonna hoonete mõõdistamise andmeid kasutatakse hoone informatsiooni mudeli loomiseks pärast hiljutist maavärinat Itaalias.

Vahetage mudeleid Rhinoceros faili formaadis

Eksport/import moodulite paar, mis loevad ja kirjutavad Rhino failiformaati (.3dm) ARCHICAD keskkonnas. Nende moodulite abil saavad kasutajad luua kahe keskkonna vahelise "etalon mudeli" tööprotsessi, mille käigus mudeli vahetuse failiformaadiks jääb Rhino 3dm.

Rhino eksport moodul võimaldab kasutajatel viia ARCHICADis loodud mudeli geomeetria tõhusalt üle Rhino keskkonda. Kasutajad võivad valida erinevate standard mudeli esituse meetodite vahel, mis vastaks mudeli üle toomise eesmärkidele.

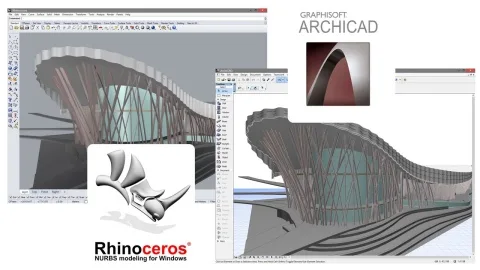

Rhino import moodul võimaldab kasutajatel viia Rhino keskkonnas loodud mudelit ARCHICAD keskkonda. Imporditud mudel tekib GDL objektina, mis säilitab originaalse Rhino mudeli loogilise ülesehituse.

Looge ARCHICAD objekte otse Rhinoceros keskkonnas

Vaadake allpool olevast videost kuidas importida Rhinoceros mudelit ARCHICAD keskkonda GSM objektina (.gsm või .lcf failid).

Esimeses lõigus näidatakse kuidas importida ühte väikese mahulist Rhinos loodud objekti või objektide gruppi ARCHICAD keskkonda .gsm faili formaadis. Teises lõigus tutvustatakse kuidas importida ja ka uuendada suuremat ning keerulisemat Rhino mudelit omavahel seotud GDL objektidena kasutades ARCHICAD LCF (Library Container File) formaati.

Rhino-Grasshopper-ARCHICAD ühenduse õppejuhend

GRAPHISOFT poolt arendatud Rhino-Grasshopper-ARCHICAD ühendus on enamat kui koostalitus pakett. See täidab projekteerimise protsessis olnud tühimiku varajase projekti staadiumi ja ehitusinfo modelleerimise (BIM) vahel. See pakub töövahendeid sujuvaks mõlemasuunaliseks geomeetria ülekandmiseks ning samuti mooduse algsete geomeetriliste elementide ülekandmiseks täielikeks BIM elementideks, samaaegselt omades algoritmilisi töötlemise võimalusi.

Vaata videokogumikku

See veebinar näitab unikaalset disaini tööprotsessi, mis võimaldab kasutada oma klassi parimaid disaini töövahendeid algoritmidel põhineva disaini, vabas vormis modelleerimise ja BIM aladel.

Veebinar näitab seda tööprotsessi kahe töövahendi näite baasil:

· Rhino - ARCHICAD tööprotsess, mis võimaldab disaineritel vahetada mudeleid nende kahe keskkonna vahel;

· Grasshopper - ARCHICAD tööprotsess, mis võimaldab arhitektidel luua BIM keskkonnas algoritmidel põhinevat disaini.
