BIM on lühend terminist Building Information Modeling (ehitise infomudel). BIM'st räägitakse ehitustööstuses viimasel ajal üha rohkem, aga kui selle kohta küsida, siis võib saada erinevatelt inimestelt erinevaid seletusi.

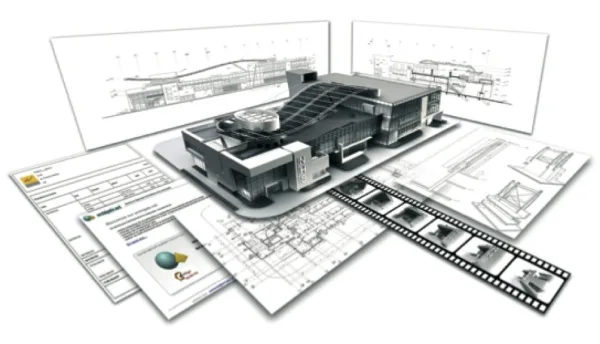

Mõned ütlevad, et BIM on teatud tüüpi tarkvara. Mõned ütlevad, et BIM on hoonete virtuaalne 3D mudel. Teised ütlevad, et BIM on protsess või BIM pole midagi enamat kui strukturaalse andmebaasina organiseeritud kõikide ehitusandmete kogum, millest on lihtne teha "visuaalseid" ja "arvulisi" päringuid. BIM ongi kõike seda ja enamgi veel... Vaatame, mida tähendab BIM lihtsas keeles. Kõik saab alguse hoone digitaalsest 3D mudelist. See mudel on aga palju enamat kui ainult geomeetria ja visualiseerimiseks peale pandud ilusad materjalid. Tõeline BIM mudel koosneb tegeliku hoone ehitamiseks kasutatud ehitusdetailide virtuaalsetest vastetest. Nendel elementidel on kõik omadused - füüsilised ja loogilised - vastavalt nende päriselt eksisteerivatele versioonidele. Need intelligentsed elemendid on füüsiliste ehituselementide nagu seinad, postid, aknad, uksed, trepid jne digitaalsed prototüübid. Nad võimaldavad meil arvuti keskkonnas hoonet testida ja mõista selle käitumist veel enne kui tegelik ehitamine algab. Koos mobiilsete tehnoloogiate nagu iPhone / iPad saabumisega on BIM muutunud kättesaadavaks ka väljaspool kitsast professionaalide ringi. Kliendid, hoonete omanikud ja kasutajad omavad läbi oma mobiilsete seadmete juurdepääsu üha enamatele BIM mudelitele ilma vajaduseta installeerida selleks spetsiaalseid BIM rakendusi. Sellised muutused tõstavad BIM kasutamise uuele tasemele ning ehituseriala professionaalidel pole enam võimalik BIM kasutamist ignoreerida. Õnneks olete õiges kohas, et BIM kohta kõike teada saada. Vaadake allpool olevat videot ja lugege edasi, et olla täielikult valmis saabuvateks muutusteks.
3D visualiseerimine -
BIM mudeli loomiseks võib olla mitmeid erinevaid eesmärke nagu ka mudelid ise võivad olla erinevad oma mahult, keerukuselt, detailsuse tasemelt ja mudelile lisatud lisainformatsiooni osas. Kõige triviaalsem põhjus BIM mudeli loomiseks on muidugi ehitatavast hoonest atraktiivsete visualiseerimingute tegemine. See on hea aitamaks valida erinevate projekteerimise alternatiivide vahel aga ka projekti edukaks "müümiseks" kliendile või näiteks kohalikule elanikkonnale, kellel võib olla veto õigus kogu projekti osas.
Muudatuste haldamine -
Kuna BIM mudeli andmeid hoitakse tsentraalselt, siis igasugune muudatus hoone projektis kajastub automaatselt kõikides vaadetes nagu korruseplaanid, lõiked ja vaated. See võimaldab lisaks dokumentatsiooni kiiremale loomisele ka ranget kvaliteedi hoidmist.
Hoone simulatsioon -
BIM mudelid sisaldavad lisaks arhitektuursetele andmetele ka suurel hulgal hoone informatsiooni nagu näiteks andmed inseneri erialadelt - kandvad konstruktsioonid, ventilatsioon ja torud ning isegi energiasäästlikkus. Kõigi nende andmetega on võimalik hoone kõiki osasid simuleerida.
Andmete haldamine -
BIM sisaldab informatsiooni, mis pole üldse visuaalselt nähtav. Näiteks ajakava selgitab vajalikku tööjõudu, koordineerimist ja kõike ülejäänut, mis võiks mõjutada projekti valmimise aega. Ka maksumus on BIM osa, mis võimaldab meil näha eelarvet või hinnatavat maksumust projekti suvalises faasis.
Hoone kasutamine -
Kõik see eelpool loetletud BIM mudelile lisatud informatsioon on kasulik lisaks projekteerimise ja ehitamise faasile ka hoone kogu eluaja jooksul. See aitab vähendada kasutamise ja haldamise kulusid, mis on vähemalt suurusjärgu võrra kõrgemad kogu ehitamise kulust.
BIM ja CAD esindavad projekteerimisel ning dokumenteerimisel kahte fundamentaalselt erinevat lähenemist. CAD (Computer Aided Design) programmid imiteerivad traditsionaalset "paber ja pliiats" protsessi, kus kahe dimensioonilisi elektroonilisi jooniseid luuakse 2D graafika elementidest nagu jooned, rastrid, tekstid jne. CAD joonised nagu ka traditsioonilised paber joonised luuakse üksteisest sõltumatult, mille tõttu projektis tehtavate muudatuste korral peab iga joonist eraldi täiendama. BIM (Building Information Modeling) programmid imiteerivad tegelikku ehitusprotsessi. 2D joontest jooniste loomise asemel modelleeritakse need virtuaalselt reaalsetest ehituselementidest nagu seinad, aknad, põrandad, katused jne. See võimaldab arhitektidel projekteerida hooneid sarnaselt sellele nagu neid ehitatakse.
Kuna kõik andmed salvestatakse kesksesse virtuaalse hoone mudelisse kajastuvad muudatused automaatselt mudelist genereeritud individuaalsetel joonistel. Läbi sellise integreeritud mudeli põhise lähenemise pakub BIM märkimisväärset tootlikkuse kasvu, võimaldab luua paremini koordineeritud projekte ning saavutada edukamat arvuti mudelil põhinevat ehituse protsessi. Kui üleminek CAD kasutamiselt BIM kasutamisele on õigustatud juba projekteerimise faasis saavutatud kasuga, siis BIM pakub lisavõimalusi ka veel hoone ehitamise ja kasutamise etappides. Lisainformatsiooni samal teemal võib leida Ralph Grabowski artiklis "CAD & BIM - Is there a Free Pass?".
Kuigi täna on saadaval mitmeid mudelil baseeruvaid projekteerimise lahendusi, siis kõik lahendused ei täida võrdselt BIM töövahendi nõudeid. Järgmine küsimustik aitab teil otsustada kas üks või teine programm omab kõiki olulisemaid BIM lahenduse omadusi:
- Milline on toetatav BIM mudeli "sügavus"?
Optimaalselt peaks BIM mudel sisaldama kogu hoone projekti elutsükli informatsiooni. 3D hoone mudelite loomisel on erinevaid detailsuse astmeid alates mahtude mudelist ja visualiseerimise eesmärgil loodud mudelist kuni intelligentse "päris" BIM mudelini - ehitise infomudelini. Kui visualiseerimise eesmärgil loodud mudelid sisaldavad informatsiooni ainult 3D geomeetria ja materjalide kirjelduste kohta, siis päris BIM mudelid sisaldavad lisaks geomeetriale hulgaliselt lisainformatsiooni koordineerimise, dokumenteerimise ja haldamise kohta. - Kas BIM lahendus katab kogu tööprotsessi?
Nagu eelpool mainitud sisaldab "päris" BIM mudel kogu hoone projekteerimise tsükli informatsiooni. See tähendab, et BIM töövahend peaks katma kogu BIM tööprotsessi ilma, et oleks vaja vahetada töövahendeid ja/või tööprotsesse projekteerimise ajal. Seega on oluline küsimus kas BIM töövahend toetab projekteerimist, dokumenteerimist, hoone ehitamist ja haldamist. - Millisel tasemel toetab BIM lahendus koostööd?
Samal ajal kui BIM töövahend on ühilduv maailmaga binaarsel tasemel (faili ühilduvus) peab ta olema ühilduv teiste töövahenditega ka tööprotsessi tasemel. See on eriti oluline kui meeskonnad koosnevad erinevate erialade esindajatest, kes peavad omavahel koostööd tegema sama hoone erinevate projekteerimise aspektide osas. BIM töövahendit valides on eriti oluline, et see toetaks avatud standardeid ja avatud tööprotsesse, mis võimaldavad koostööd konsultantidega olenemata nende töövahendite tüüpidest või versioonidest. - Kas BIM lahendus toetab reaalajas mudelil baseeruvat koostööd?
Enamus juhtudel on hoone projekteerimine meeskonnatöö. Sama kehtib ka BIM puhul. BIM mudelid on aga palju tihedamalt integreeritud kui traditsionaalsed CAD joonis-tüüpi projektid. BIM projektide jagamine nõuab täiesti uut lähenemist nagu aktiivsete BIM serverite kasutamine, mis võimaldavad paralleelset reaalajas juurdepääsu kogu meeskonnale. BIM töövahendit valides on strateegiliselt oluline küsimus, kas BIM mudel ja protsess selle loomiseks toetavad reaalajas andmete jagamist. - Kas BIM lahendusel on piisavalt jõudlust suurte/keeruliste projektide jaoks?
Nagu eespool mainitud on BIM mudel tihedalt integreeritud ja sisaldab palju rohkem andmeid kui traditsioonilised CAD joonised. See tähendab, et projekti suuruse kasv nõuab eksponentsiaalselt suuremat jõudlust. See, kas BIM töövahend suudab töödelda kasvavaid mahtusid oleneb paljudest faktoritest nagu näiteks omadus rakendada kõige ajakohasemat riistvara ja mudeli käsitlemise viis. BIM töövahendi valikul on õigustatud küsimus, milline on maksimaalne/soovituslik projekti suurus ja kas tipp IT tehnoloogiad nagu 64-bitiste ja mitmetuumaliste protsessorite rakendamine on toetatud. - Kas BIM lahendus toetab kohalikke standardeid ja pakub piisavalt kohalikku sisu?
Lisaks sellele, et iga hoone projekt on omaette unikaalne disainitud objekt, varieeruvad projekteerimise viisid ka olenevalt asukoha maast. Globaalsete BIM lahenduste pakkujad lahendavad "lokaliseerimist" erinevatel tasemetel. Programmi kasutuskeele tõlkimine ei ole päriselt lokaliseerimine. BIM töövahendi valikul on kasutaja huvides olla teadlik, kas BIM lahendus järgib kohalikke projekteerimise standardeid ja omab rikkalikku kohalikku sisu, mille hulgas on intelligentsed ehitusobjektid, kohalikud projekti ja materjalide väljavõtete mallid ja kohalike standardite järgi koostatud atribuutide kogumid.
GRAPHISOFT® vallandas BIM revolutsiooni oma tootega ArchiCAD® - oma ala esimese arhitektidele mõeldud BIM tarkvarapaketiga. GRAPHISOFT jätkab oma ala lipulaevana pakkudes innovaatilisi lahendusi nagu revolutsiooniline GRAPHISOFT BIM Server™ - maailma esimene reaalajas BIM koostöö keskkond,
GRAPHISOFT EcoDesigner™ - maailma esimene täielikult integreeritud hoone energiamärgise arvutamise aplikatsioon ja GRAPHISOFT BIMx™ - juhtiv interaktiivne BIM presentatsiooni keskkond, mis on samuti saadaval iPad/iPhone platvormidele. Oma tõeliste BIM töövahendite kõrval pakub GRAPHISOFT ka laias valikus lisasid.
GRAPHISOFT pakub tervet paketti töövahendeid, mis aitavad teil BIM'i oma kontoris kasutusele võtta. Registreerige ennast portaalis MyArchiCAD.com, et saada juurdepääsu "BIM Learning Studio" onlain materjalidele või kontakteeruge oma lähima ArchiCAD edasimüüjaga, et saada need materjalid CD kujul.
Tuhandetes koolides üle maailma õpetatakse kasutama programmi GRAPHISOFT ArchiCAD. GRAPHISOFT pakub oma programmist täiesti funktsionaalset õppeversiooni koos interaktiivsete õppematerjalidega. Õppejõud ja akadeemilised institutsioonid võivad lisada GRAPHISOFT'i BIM õppekava oma akadeemilistesse programmidesse.
Energiasäästlikusest ehk "rohelisest" projekteerimisest on saamas peamine jõud BIM'i kasutamisel ehituse protsessis. GRAPHISOFT pakub AEC tööstuses esimest omalaadset täielikult integreeritud "rohelist" BIM lahendust.
